Алгоритм клинического исследования суставов верхних конечностей (плечевой сустав)

Основные выводы

Оценка амплитуды движений в суставах — доступное и незатратное определение патологии, позволяющее проверить и выяснить, насколько ограничено двигательное свойство пораженных сочленений.Неправильный объем движения, измененный угол разгибания и их сгибания, нарушение амплитуды свидетельствуют о деструктивных процессах в костно-суставной системе.

Чтобы восстановить функциональность в суставах конечностей, врач, изучив отклонения этих показателей, назначает лечение. Суставная терапия зависит от стадии недуга и основной причины его развития, поэтому она индивидуальна для каждого пациента. К действенным методам восстановления суставной подвижности и нормализации амплитуды относятся ЛФК и физиотерапевтические мероприятия.

Как и чем производится измерение?

Это зависит от цели проведения исследования. Измерение объема движений в суставах у детей и взрослых производится преимущественно в ходе профилактического медосмотра, поэтому выполняется амбулаторно. Педиатр или терапевт пальпирует опорно-двигательный аппарат, обращая внимание на изгибы позвоночника и симметричность поясов верхних и нижних конечностей. Затем визуально и с помощью перпендикуляров, угломеров или гониометра исследуется степень подвижности в суставах. Для сверки нормы амплитуды и патологии существует специальная таблица. Любые отклонения регистрируются в амбулаторной карте ребенка, а также в электронном виде. Запись производится словесно, а численное значение фиксируется в градусах. Сложнее всего проверить эти значения у маленьких детей, у которых хрящевая ткань еще преобладает над костной и суставные поверхности могут быть гипермобильными.

В ходе обследования пациента врач может использовать гониометр. Вернуться к оглавлению

Измерение колебаний: главные правила методики

Для изучения изменения колебания верхних и нижних конечностей от положения свободного равновесия одна бранша устройства закрепляется по оси проксимального отрезка, а другая — вдоль дистального. Очень важно, чтобы стержень шарнира совмещался с осью сочленения. При этом отсчитывать углы следует только с анатомического расположения рук или ног.

• значительным;
• умеренным;
• незначительным.

Для правильной оценки состоятельности ТБС нога изначально должна располагаться в одной плоскости с телом.

• Подвижность плечевых суставов исследуется с анатомического расположения конечности, когда рука свисает. Отсчет для фиксации амплитуды колебаний движения в плечевом суставе начинается с 0.
• Для голеностопа патологическое изменение пределов колебания меряется при положении стопы по отношению к голени под углом, который составляет 90°.
• При выяснении ротационной подвижности бедренной кости нога размещается по оси тела, а надколенник должен быть развернут точно кпереди.
• Для локтевого сустава изначальное положение — полноценное разгибание предплечья (180°). Для проверки его пронации и супинации следует согнуть предплечье в локте под 90° и положить кисть в сагиттальной плоскости.
• Чтобы выяснить пределы колебания лучезапястья, закрепляется его дистальная часть по осевой черте предплечья (180°).
• Функциональные изменения в тазобедренном суставе, коленном или кистях фиксируются при исходном положении разгибания до 180°.

Что такое степень подвижности?

Определение объема движений в суставах и оценка функциональности пораженного сегмента верхних или нижних конечностей нередко осуществляется с изучения врачом степени их подвижности. Такая диагностика проводится только специалистом медицинского учреждения. Исследуя движения пораженных сочленений активного и пассивного характера, врач угломером определяет угол их максимального сгибания и разгибания в одной поверхности. Фиксирование подвижности осуществляется в воображаемой вертикальной плоскости, которая проходит спереди назад и разделяет тело человека на левую и правую части. Такое обследование дополняет клиническую картину суставного недуга, способствует постановке точного диагноза и назначению действенной терапии.

В основном измерение объема движений в крупных сочленениях рук и ног проводится гониометром на шарнире. Такой угломер, фиксирующий объем движений в плечевом суставе, складывается из 2-х браншей, объединенных специальным шарниром и полудугой со шкалой от 0° до 180°. Амплитуда движения в тазобедренном суставе или голеностопных структурах нередко меряется гониометром с 4-мя браншами, похожими на ромб.

Какая амплитуда движения в суставах считается нормой?

Исследование возможности движения суставов при травмах и ортопедических заболеваниях

Исследуя объем движений в суставах, необходимо знать пределы физиологических движений в суставах.

В плечевом суставе физиологические движения возможны вокруг поперечной оси — сгибание до 90°, разгибание до 45°. Вокруг сагиттальной оси возможно приведение к туловищу и отведение до 90°, дальнейшее отведение происходит уже с участием лопатки и возможно до 180°. В плечевом суставе возможны ротационные движения.

При сохранении их в полном объеме исследуемый может свободно положить ладонь на затылок и опустить ее вниз между лопатками (ротация кнаружи) или тылом кисти коснуться поясничного отдела позвоночника и провести кисть вверх до лопаток (ротация внутрь). Движения в локтевом суставе возможны в пределах: сгибание до 40-45°, разгибание до 180°.

В лучезапястном суставе движения совершаются в пределах 70-80° тыльного сгибания и 60-70° ладонного сгибания. Определяются также боковые движения кисти — радиальное отведение в пределах 20° и ульнарное — в пределах 30°.

В пальцах кисти разгибание возможно в пределах 180°, сгибание в пястно-фаланговых суставах возможно до угла 70-60°, в межфаланговых сочленениях — до 80- 90°. В пальцах возможны и боковые движения. Особенно важно определить отведение I пальца и возможность соприкосновения между I и V пальцами.

В тазобедренном суставе объем движений в норме: сгибание до 120°, разгибание 30-35° (угол между горизонтальной плоскостью и осью бедра), отведение 40-50°, приведение 25-30° (угол между вертикальной осью туловища и осью бедра).

Объем ротационных движений равен 49° (13° кнаружи и 36° кнутри). При исследовании в положении сгибания бедра до 90° объем ротационных движений увеличивается до 90°. Указанные цифры определены для человека, находящегося в положении лежа на спине. Амплитуда движений в положении стоя уменьшается; амплитуда движений в тазобедренном суставе различна при согнутом и разогнутом коленном суставе: при согнутом колене сгибание в тазобедренном суставе больше и т. д.

В коленном суставе движения возможны в пределах: разгибание 180°, сгибание 40-45°. При разогнутом колене боковые и ротационные движения голени невозможны. При сгибании колена под углом 45° вращение голени возможно в пределах 40°, при сгибании колена в 75° объем вращения голени достигает 60° и становятся возможным незначительные боковые движения.

Физиологические движения в голеностопном суставе и стопе совершаются в пределах 20-30° тыльного сгибания (разгибание стопы) и 30-50° подошвенного сгибания. Приведение стопы, как правило, сочетается с супинацией (вращение стопы внутрь), отведение сопровождается пронационным движением (вращение стопы кнаружи.

Физиологические движения в позвоночнике для удобства определяются и в градусах (что более сложно) и в максимальных движениях различных отделов.

В шейном отделе сгибание в норме совершается до соприкосновения подбородка с грудиной, разгибание — до горизонтального положения затылка, вбок — до соприкосновения ушной раковины с надплечьем. При максимальном вращении подбородок касается акромиального отростка лопатки.

В грудном отделе сгибание и разгибание осуществляются в небольшом объеме. Грудные позвонки принимают большое участие в боковых движениях позвоночника, объем ротационных движений 80-120°.

В поясничном отделе наибольший объем движений определяется в передне-заднем направлении, боковые и ротационные движения умеренные.

Объем движений позвоночника в сагиттальной плоскости: сгибание и разгибание при учете движений от остистого отростка I грудного позвонка к остистому отростку 1 крестцового позвонка равны 30-100° по Леру.

А.П. Скоблин, Ю.С. Жила, А.Н. Джерелей

«Исследование возможности движения суставов при травмах и ортопедических заболеваниях» – раздел Травматология и ортопедия

Мышцы, отвечающие за движение

В торможении движения сочленений участвуют не только связки, но мышцы. Их сокращение и расслабление способствует определенному виду активности. Отдельные функциональные группы определяют возможности движения во фронтальной, саггитальной и вертикальной оси.

Мышцы в передней части бедра (подвздошно-поясничная, прямая, портняжная) способствуют сгибанию.

Задняя группа (большая ягодичная, двуглавая) отвечают за разгибание. Медиальные мышцы незаменимы при отведении и приведении бедра.

Нижняя конечность

Исходным положением надо считать то положение, в котором сустав устанавливается при свободном вертикальном положении туловища и конечности.

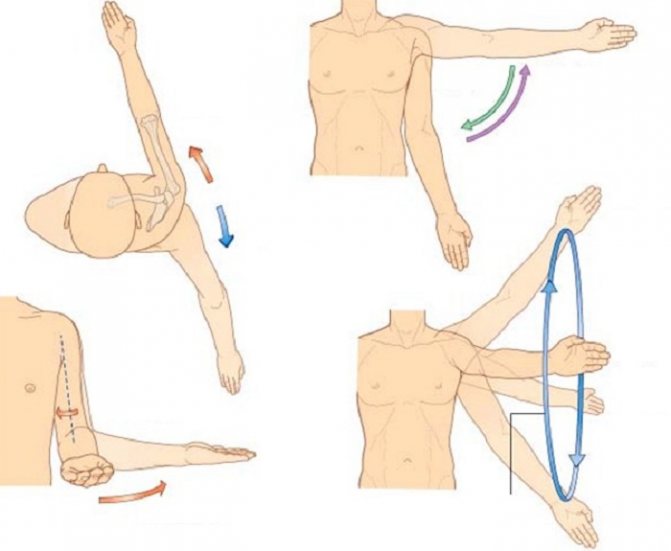

Исходное положение – положение руки, свободно свисающей вдоль туловища. Возможные движения: отведение, сгибание вперед, разгибание назад, ротация кнаружи и внутрь.

Отведение в плечевом суставе частично производится вместе с лопаткой. В здоровом плечевом суставе отведение возможно до 90° (без участия лопатки – Чаклин), и до угла 180° – с лопаткой. Угломер приставляется к суставу сзади во фронтальной плоскости, шарнир должен совпасть с головкой плечевой кости, одна из бранш устанавливается вдоль туловища параллельно позвоночному столбу, другая – по оси плеча. Чтобы не было отклонения туловища в противоположную сторону, рекомендуется одновременно с больной отводить и здоровую руку.

Сгибание (поднимание руки вперед) в плечевом суставе происходит в сагиттальной плоскости, в этой же плоскости устанавливается угломер к наружной поверхности плеча, одна бранша идет отвесно, параллельно туловищу, чтобы больной не отбрасывал туловище назад. Сгибание в неизмененном суставе возможно на 20—30° (Герасимова, Гусева) и с участием лопатки на 180°. Чаклин указывает, что сгибание возможно на 90°. По Марксу – 70°.

Разгибание происходит также в сагитальной плоскости. Винт угломера устанавливается на середине головки плечевой кости. Разгибание возможно до угла 45° (по Марксу 37°), оно зависит от эластичности, и тренированности связочного аппарата сустава и мышц. Поэтому нужно измерять разгибание в больном и здоровом суставах.

Ротацию плеча измеряют у больного в лежачем положении. Рука согнута в локтевом суставе под прямым углом. Угломер прикладывается, к предплечью так, что винт его находится на уровне локтевого отростка, бранши угломера идут посередине предплечья, находящегося .в среднефизиологическом положении (среднее между супинацией и пронацией).

Возможны: супинация, пронация, сгибание и разгибание.

При измерении сгибания и разгибания в локтевом суставе предплечье находится в среднем положении между супинацией и пронацией. Угломер прикладывается к наружной поверхности руки, винт на уровне наружного мыщелка плеча. Одна бранша идет по середине плеча, другая к третьему пальцу кисти. В здоровом локтевом суставе сгибание возможно до угла около 40°, разгибание до 180° (по Марксу разгибание/сгибание 10°/0°/150°).

плечо опущено, локоть под прямым углом и прижат к туловищу. Предплечье находится в горизонтальной плоскости, предплечье и кисть в положении среднем между супинацией и пронацией. Угломер во фронтальной плоскости перед кистью. Винт угломера на уровне вытянутого третьего пальца. Обе бранши сдвинуты, находятся в вертикальном положении.

ЛУЧЕЗАПЯСТНЫЙ СУСТАВ

Возможны: сгибание, разгибание, отведение и приведение. Исходное положение – кисть ладонью повернута вниз, имеет одну ось с предплечьем. Угломер располагается сбоку. Со стороны пятого пальца, винт на уровне суставной щели лучезапястного сустава. Одна бранша идет вдоль локтевой стороны предплечья, вторая – вдоль пятой пястной кости.

Сгибание в здоровом лучезапястном суставе возможно до 130° (по Марксу от нулевого положения сгибание/разгибание 80°/0°/70°).

При определении отведения и приведения в лучезапястном суставе исходное положение: предплечье и кисть по одной оси в положении супинации. Угломер прикладывается к ладонной поверхности руки, винт на линии лучезапястного сустава. Одна бранша идет вдоль предплечья, другая вдоль третьей пястной кости. Стрелка угломера на 180°.

ПЯСТНОФАЛАНГОВЫЕ И МЕЖФАЛАНГОВЫЕ СУСТАВЫ

Возможно: сгибание и разгибание.

Исходное положение: пястная кость и основная фаланга пальца расположены по одной оси. Угломер приставляется к наружной (движение в 5 и 4-ом пальцах) или внутренней (движение 1, 2, 3 пальцев) стороне кисти. Сгибание в пястно-фаланговом суставе II, III, IV, V пальца возможно до 80°, разгибание до 0°.

Пястно-фаланговый сустав большого пальца имеет иной объем движений: сгибание до 45°, разгибание до 15°.

При ограничении сгибания, когда концы пальцев не доходят до ладони, следует измерять расстояние (в см) до конца пальцев или ногтевой фаланги от середины ладони при максимально возможном сгибании.

ТАЗОБЕДРЕННЫЙ СУСТАВ

Исходными положениями могут быть: положение лежа на спине, либо на боку с вытянутыми ногами.

Возможно: отведение, приведение, сгибание, разгибание, ротация внутрь и кнаружи.

При измерении отведения и приведения исходное положение на спине, винт угломера на уровне середины паховой складки, одна бранша идет по середине бедра, другая — по передней поверхности туловища параллельно средней линии.

Отмечается угол, образующийся между бедром при отведении и длинником туловища. В здоровом суставе этот угол составляет 130°. Приведение возможно до угла 160—150°. При резком ограничении движения помощник должен фиксировать таз больного. По нейтральному (0) положению (по Марксу) отведение/приведение 50°/0°/40°.

Разгибание в тазобедренном суставе определяется при положении больного на животе или здоровом боку. Угломер с наружной поверхности бедра и туловища. Разгибание различно у каждого человека и зависит от эластичности связок сустава. Угол между бедром и туловищем может быть 165°, чтобы измерение было правильным, надо следить, чтобы таз не наклонялся ни вперед, ни назад, для чего здоровая нога должна быть прямой или помощник фиксирует таз. По Марксу разгибание/сгибание 10°/0°/130°.

Ротация определяется в положении больного на спине, с вытянутыми ногами. Надколенники обращены кверху. Подошвы стоп находятся под углом 90° к голени. Угломер приставляется к середине стопы, бранши сомкнуты, идут ко второму пальцу, винт угломера на середине пятки. (Возможно определение ротационных движений при согнутой конечности в тазобедренном и коленном суставах под углом 90°, бранши угломера расположены по оси голени.

Возможны: сгибание и разгибание.

При измерении сгибания больной может лежать на спине, на боку или на животе, в зависимости от того, работоспособность каких групп мышц мы проверяем. Угломер прикладывается с наружной поверхности ноги, винт на уровне суставной щели коленного сустава. Сгибание в здоровом коленном суставе возможно до 45°, разгибание до 180° (зависит от развития мышц и подкожного жирового слоя).

Отведение и приведение в коленном суставе становится возможным при некоторых заболеваниях или после травмы в результате повреждения связочного аппарата.

Возможно: сгибание, разгибание, супинация и пронация.

Сгибание и разгибание производятся в надтаранном суставе. Угломер приставляется к внутренней стороне голеностопного сустава, винт на уровне внутренней лодыжки, одна бранша идет по середине голени, другая к плюснефаланговому суставу большого пальца. При среднем положении между сгибанием и разгибанием (человек стоит, опираясь на всю подошву) плоскость подошвы находится под 90° по отношению к голени.

При разгибании (движение в тыльную сторону) угол уменьшается и может быть до 70°.

НАРУШЕНИЕ ФУНКЦИИ СУСТАВОВ

—{amp}gt; НАРУШЕНИЕ ФУНКЦИИ СУСТАВОВ

НФС обусловливает нарушения функций других органов и систем организма. При АС в результате воспалительного поражения и анкилозирования межпозвонковых и реберно-позвонковых сочленений наблюдается значительное ограничение дыхательных экскурсий грудной клетки, что постепенно приводит к нарушениям вентиляционной функции легких и хронической дыхательной недостаточности, а затем — к легочной гипертензии и хронической сердечной недостаточности.Степень недостаточности функций отдельного сустава зависит от выраженности болей, степени деформации, образования контрактур и анкилоза.

Амплитуду движений в суставах определяют угломером. За исходное положение туловища и конечностей принимается вертикальное. Бранши угломера устанавливают вдоль оси сочленяющихся сегментов, а ось совмещают с осью сустава. Сгибание и разгибание осуществляют в саггитальной плоскости, отведение и приведение — во фронтальной, ротационные движения — вокруг продольной оси.

Незначительное нарушение функции сустава — уменьшение амплитуды движений менее чем на 10°.При значительно выраженном нарушении функции тазобедренного сустава (при фиброзном анкилозе) амплитуда движений менее 30° в сагиттальной плоскости при отсутствии движений во фронтальной плоскости и ротационных движений, а также опорном укорочении конечности на 7 см и более.

В норме амплитуда движений в коленном суставе составляет 130°, в голеностопном — 85°.В случае стойкой значительно выраженной контрактуры коленного и голеностопного суставов ограничение движений в пределах 5-8°.В норме I плюсне-фаланговый сустав разгибается на 80° и сгибается на 35° (см. Рис 1). Другие плюсне-фаланговые суставы могут сгибаться и разгибаться, ориентировочно, на 40°. Межфапанговые проксимальные суставы сгибаются на 50°, дистальные на 40°; разгибание варьирует до 30°.

Рис. 1 Объем движений в I плюсне — фаланговом суставе.

I степень — для плечевого и тазобедренного суставов ограничение амплитуды движений не превышает 20-30°. Амплитуда движений для локтевого, лучезапястного, коленного, голеностопного — сохраняется в пределах не менее 50° от функционально выгодного положения, для суставов кистей — в пределах 110-170°. Показатели динамометрии составляют 17,4 — 31 кг при норме 21-56 кг.

При оценке нарушений функции суставов стопы учитываются также рентгенологические данные. При I степени НФС они характеризуются отдельными изолированными очагами деструкции головок плюсневых костей или соответствующих фаланг. Такое поражение суставов клинически проявляется умеренными нарушениями опорной функции стопы.

II степень НФС характеризуется значительным ограничением движений в суставах. При поражении плечевого и тазобедренного суставов амплитуда движений в разных направлениях не превышает 50°. Для локтевого, лучезапястного, коленного, голеностопного суставов характерно снижение амплитуды движений до 45 — 20°.

При нарушении функции кисти II степени наблюдаются значительные деформации суставов пальцев с отклонением их в ульнарном направлении, а также деформирующий артроз пястнофаланговых и межфаланговых суставов. Отдельные виды захвата в этих условиях значительно снижены и амплитуда движений суставов пальцев ограничена в пределах 55 — 30°.

III степень НФС характеризуется значительно выраженным ограничением движений в суставах. Амплитуда движений не превышает 15° при условии функционально выгодного положения сустава, либо наблюдается неподвижность сустава в результате деструктивного процесса с исходом в анкилоз. При нарушении функции кисти III степени отмечается снижение показателей динамометрии в пределах 0 — 10 кг.

IV степень: характеризуется признаками III степени и фиксацией сустава в функционально невыгодном положении.

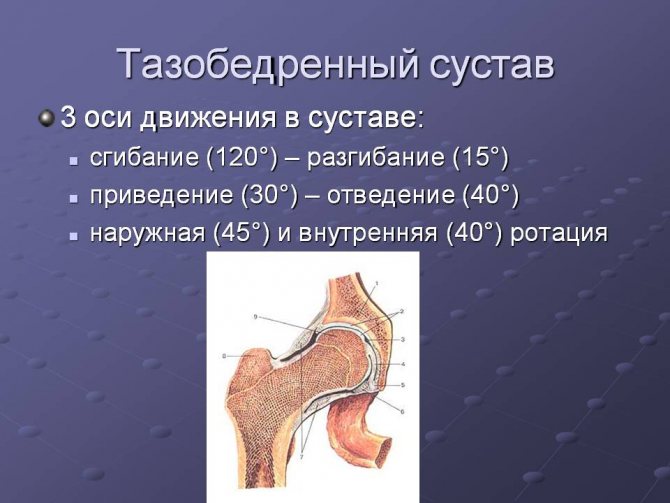

Нормы объема движения в тазобедренном суставе

Благодаря значительной глубине вертлужной впадины вставляемая в нее головка кости бедра имеет сферическую форму. Шаровидно-чашеобразная конструкция сустава в теории обеспечивает движение вокруг множества осей, но на практике используются только три:

1. Фронтальная — проходит на уровне обеих головок бедер, обеспечивает сгибание-разгибание. Вокруг нее допускается наибольшая амплитуда движений в тазобедренном суставе в градусах. При сгибании бедро движется вперед, прижимаясь к мышцам живота. Максимальный угол сгибания наблюдается при согнутом колене (118-122°). Свободу перемещения выпрямленной конечности ограничивают задние мышцы бедра, поэтому угол составляет 85-87°. Предел разгибания определяет подвздошно-бедренная связка. Размах ограничивается 7-13°. Дальнейшее движение выполняется за счет сгибания поясничного отдела.
2. Саггитальная — отведение означает удаление от серединной плоскости, приведение — приближение к ней. Отведение прямой конечности возможно на 45°, ему препятствует большой вертел, стыкующийся с подвздошной костью. В согнутом положении большой вертел отводится назад, амплитуда увеличивается до 90-100°. Также отведение ограничивает лобково-бедренная связка. Приведение прямых ног ограничивается друг другом. В согнутом положении получается размах 20-30°.
3. Вертикальная — вокруг нее совершается вращение кнаружи и внутрь. Объем движения в тазобедренном суставе контролируется связками. При сгибании бедра они ослабляются, облегчая вращение. Вокруг вертикальной оси поворот осуществляется на 40-50°. Наружная и внутренняя ротация определяется вращательным движением с разворотом стопы наружу в первом случае и поворотом кнутри во втором. Оценивая ротацию тазобедренного сустава, человека укладывают на живот или усаживают на край кушетки, колени под углом 90°. Отведение голени кнаружи вызывает внутреннюю ротацию на 30°, перемещение кнутри — наружную на 60°.

При круговом движении конечности происходит перемещение во всех трех осях одновременно. Нога описывает фигуру в виде конуса с вершиной в центре ТБС.

Для каждого отдела тела установлены нормы объема движений. При согнутом колене амплитуда вращения в тазобедренном суставе больше, чем при разогнутой конечности. Измерения проводятся в нейтральной позиции, когда мышцы расслаблены. В таблицу объемов движения, составленную по 180° шкале, включены следующие нормы:

• Сгибание при согнутом колене 120°, при разогнутом 90°. При обследовании пациент лежит на спине, согнуть и разогнуть ногу ему помогает медицинский работник.
• Отведение 45°, приведение 30° — измеряется угол, образуемый вертикальной осью тела и осью бедра.
• Нормальная внутренняя ротация 35°, наружная 45°.

Все амплитуды движения корректны для положения лежа на спине, стоя все показатели уменьшаются.

Виды связок

Связки — плотные тяжи из соединительной ткани. Плохо растягиваются, но обладают гибкостью и прочностью. Существует три вида наружных связок и два внутренних.

Подвздошно-бедренная связка расположена на передней части ТБС. Ее функция — тормозить разгибание и предотвращать падение тела назад. Удерживать человека в вертикальном положении позволяет ее значительная толщина — до 10 мм. Наиболее прочная связка туловища выдерживает нагрузку в 300 кг.

Лобково-бедренный пучок волокон расположен в нижней части ТБС. Тянется от лобковой кости к малому вертелу. Соединен с тканями капсулы, регулирует отведение бедра.

Седалищно-бедренная связка находится в задней части сочленения: начинается у седалищной кости, заканчивается у большого вертела. Частично врастает в суставную сумку. Ограничивает движение внутрь.

Круговая зона — часть волокон, обвивающая кольцом шейку бедра. Она располагается во внутреннем слое суставной сумки и обеспечивает круговые движения в тазобедренном суставе.
